Dach dwuspadowy: konstrukcja i elementy nośne

Dach dwuspadowy to klasyczna konstrukcja, która łączy prostotę z niezawodnością. W tym artykule skupimy się na elementach nośnych, więźbie dachowej i krokwiach, które tworzą solidną podstawę. Omówimy też obliczenia statyczne, montaż oraz izolację, byś zrozumiał, jak dostosować dach do obciążeń i warunków klimatycznych. Te wątki pomogą ci w budowie trwałego dachu dla domu lub budynku gospodarczego.

• Elementy nośne dachu dwuspadowego
• Więźba dachowa w konstrukcji dwuspadowej
• Krokwie i płatwie w dachu dwuspadowym
• Obliczenia statyczne konstrukcji dachu
• Montaż krokwi w dachu dwuspadowym
• Izolacja w strukturze dachu dwuspadowego
• Dostosowanie konstrukcji do obciążeń
• Pytania i odpowiedzi

Elementy nośne dachu dwuspadowego

Dach dwuspadowy opiera się na kluczowych elementach nośnych, które przenoszą obciążenia na ściany budynku. Głównym z nich jest murłata, poziomy płat drewniany lub stalowy mocowany do muru. Krokwie, skośne belki, tworzą połać i wspierają pokrycie. Płatwie łączą krokwie poziomo, wzmacniając strukturę. Te komponenty zapewniają stabilność, szczególnie przy nachyleniu 30-45 stopni, typowym dla takiego dachu.

W konstrukcji dwuspadowej symetria połaci ułatwia rozkład sił. Murłata przyjmuje ciężar krokwi, rozprowadzając go równomiernie. Krokwie o przekroju 5x15 cm z drewna sosnowego C24 wytrzymują rozpiętość do 6 metrów bez dodatkowych podpór. Płatwie, montowane co 90-120 cm, zapobiegają ugięciu. Wybór materiałów zależy od regionu – w górach stosuj grubsze elementy na śnieg.

Rola słupków i zastrzałów

Słupki pionowe podtrzymują środkowe płatwie w większych przęsłach. Zastrzały, ukośne pręty, usztywniają całość przed wiatrem. W dachu dwuspadowym te dodatki minimalizują naprężenia. Drewno musi być impregnowane, by chronić przed wilgocią. Razem tworzą szkielet odporny na codzienne wyzwania.

Zobacz także: Ile Kosztuje Dach Dwuspadowy z Drewna w 2025? Ceny i Porady

Elementy nośne integrują się z resztą budynku. Łączenia na zawiasy lub kliny zapewniają elastyczność. W praktyce sprawdzaj wilgotność drewna poniżej 18 proc. To podstawa trwałości dachu dwuspadowego.

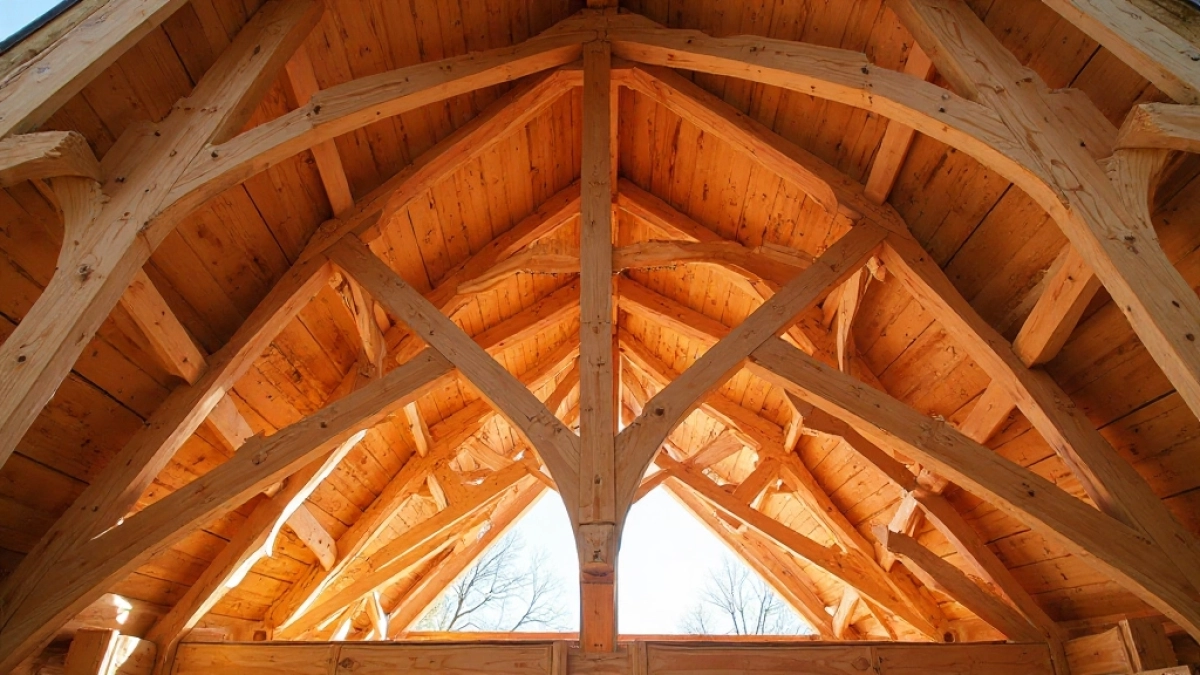

Więźba dachowa w konstrukcji dwuspadowej

Więźba dachowa to szkielet dachu dwuspadowego, składający się z krokwi, płatwi i murłaty. Zapewnia ona nośność i sztywność, przenosząc siły na ściany nośne. W prostym dachu dwuspadowym więźba jest bez krokwiowej lub krokwiowa, zależnie od rozpiętości. Nachylenie połaci od 25 do 50 stopni wpływa na jej kształt. Drewno klasy C24 to standard dla wytrzymałości.

Konstrukcja dwuspadowa zaczyna się od murłaty na obwodzie. Krokwie opierają się na niej, tworząc kalenicę na styku połaci. Płatwie poziome łączą krokwie, dzieląc dach na sekcje. W większych budynkach dodaj stemple pionowe. Więźba musi wytrzymać 150-250 kg/m² obciążenia śniegiem w Polsce.

Zobacz także: Mały dach dwuspadowy konstrukcja 2025 – porady

Typy więźb

Więźba krokwiowa stosuje pełne krokwie od murłaty do kalenicy. W bezkrokwiowej używa się tylko płatwi i słupków. Dla dachu dwuspadowego krokwiowa jest najprostsza. Montaż wymaga precyzji, by uniknąć skręceń. Wybierz według rozpiętości – do 8 m bez dodatkowych podpór.

Więźba dwuspadowa ułatwia odprowadzanie wody. Połać skierowana na zewnątrz zapobiega stagnacji. Wentylacja pod więźbą chroni przed kondensacją. Regularne sprawdzanie złączek przedłuża żywotność do 50 lat.

Integracja z izolacją to kolejny krok. Więźba wspiera warstwy termoizolacyjne bez mostków termicznych. W budynkach mieszkalnych to klucz do oszczędności energii.

Krokwie i płatwie w dachu dwuspadowym

Krokwie to skośne elementy nośne w dachu dwuspadowym, tworzące połać. Rozstawia się je co 60-100 cm, w zależności od pokrycia. Płatwie to poziome belki łączące krokwie, dodające sztywności. W konstrukcji dwuspadowej krokwie spotykają się w kalenicy, tworząc symetryczny kształt. Drewno iglaste o wilgotności 12-18 proc. to optimum.

Długość krokwi oblicza się z nachyleniem – przy kącie 35 stopni na 5 m rozpiętości potrzeba 3 m na połać. Płatwie montuje się na 1/3 i 2/3 wysokości. W dachu dwuspadowym zapobiegają one falowaniu pod wiatrem. Przekrój krokwi 7x18 cm wystarcza dla lekkich pokryć jak blachodachówka.

Łączenie krokwi z płatwiami

Użyj nakładców lub wpustów dla trwałości. W miejscach styku stosuj stalowe łączniki. Dla ciężkich dachówek zwiększ przekrój do 9x22 cm. Krokwie nośne przenoszą 200 kg/m². Płatwie rozkładają siły poziomo.

W dachu dwuspadowym krokwie ułatwiają montaż rynien. Pochylenie zapewnia spływ wody. Płatwie tworzą podłogę poddasza, jeśli planujesz wykorzystanie przestrzeni.

Dostosuj do klimatu – w wilgotnych rejonach impregnuj krokwie. To chroni przed grzybami i owadami.

Obliczenia statyczne konstrukcji dachu

Obliczenia statyczne dachu dwuspadowego uwzględniają obciążenia stałe i zmienne. Stałe to ciężar konstrukcji i pokrycia, ok. 40-60 kg/m². Zmienne: śnieg do 200 kg/m² w górach, wiatr 90 km/h. Nachylenie połaci redukuje śnieg o cosinus kąta. Normy PN-EN 1991-1-3 wyznaczają wartości dla Polski.

Rozpoczynaj od rozpiętości przęsła. Dla 10 m oblicz moment zginający M = (q * L²)/8, gdzie q to obciążenie liniowe. Krokwie dobierz tak, by ugięcie nie przekraczało L/300. Użyj oprogramowania jak Robot Structural. W dachu dwuspadowym symetria upraszcza model.

Strefy śniegowe w Polsce

Tabela pokazuje różnice regionalne. W strefie 3 nachylenie 40 stopni redukuje obciążenie o 25 proc. Oblicz siły osiowe w kalenicy.

Dla wiatru modeluj ciśnienie q = 0.5 * ρ * v². W dachu dwuspadowym połacie działają jak żagle. Zwiększ kotwy przy murłacie.

Po obliczeniach sprawdź zapasy nośności. To gwarantuje bezpieczeństwo na dekady.

Montaż krokwi w dachu dwuspadowym

Montaż krokwi w dachu dwuspadowym zaczyna się od murłaty. Mocuj ją kotwami do muru co 50 cm. Ustaw poziom, by połać była symetryczna. Krokwie tnij pod kątem nachylenia, ok. 35 stopni. Rozstaw co 80 cm dla standardu.

• Przygotuj drewno: sprawdź wilgotność i prostotę.
• Mocuj pierwszą krokiew na końcu, jako wzór.
• Przymocuj do murłaty śrubami M10.
• Połącz w kalenicy stalową płytką.
• Dodaj płatwie po 4-5 krokwiach.

Etapy montażu idą szybko przy zespole. Użyj rusztowań dla bezpieczeństwa. W dachu dwuspadowym kalenica wymaga wzmocnienia.

Narzędzia i techniki

Piła ukątowa tnie precyzyjnie. Poziomica laserowa pomaga w symetrii. Dla dłuższych krokwi stosuj tymczasowe podpory. Montaż trwa 2-3 dni na 100 m².

Po krokwiach sprawdź stabilność wiatrem. Dostosuj złączki do obciążeń.

W budynkach gospodarczych upraszczaj – mniej krokwi dla lekkości.

Izolacja w strukturze dachu dwuspadowego

Izolacja dachu dwuspadowego chroni przed stratami ciepła, ok. 25 proc. w domu. Warstwa wełny mineralnej 20-30 cm między krokwiami. Folie paroprzepuszczalne na zewnątrz, paroizolacja wewnątrz. Nachylenie połaci ułatwia wentylację, redukując kondensację.

Montuj izolację po więźbie. Wypełnij szczeliny, unikając mostków. W dachu dwuspadowym przestrzeń poddasza pozwala na grubsze warstwy. Współczynnik U poniżej 0.15 W/m²K to cel dla energooszczędności.

• Wybierz wełnę o λ=0.035 W/mK.
• Umieść folię dachową nad izolacją.
• Zabezpiecz taśmami połączenia.
• Dodaj wentylację szczelinową 5 cm.
• Sprawdź szczelność kamerą termowizyjną.

Typy materiałów

Wełna szklana dla akustyki, polistyren dla lekkości. W wilgotnych klimatach celuloza impregnuje się. Izolacja integruje z krokwiami bez utraty nośności.

Odprowadzanie pary zapobiega pleśni. W dachu dwuspadowym to klucz do komfortu.

Dostosuj grubość do strefy klimatycznej – w górach więcej na mróz.

Dostosowanie konstrukcji do obciążeń

Dostosowanie dachu dwuspadowego do obciążeń zaczyna od analizy lokalnej. Śnieg w strefie 4 wymaga krokwi 10x25 cm. Wiatr na nizinach – lżejsze złączki. Symetria połaci równoważy siły. Normy PN-EN 1995-1-1 kierują wyborem.

Zwiększ nośność dodając zastrzały. Dla 12 m rozpiętości wprowadź środkowy słupek. W dachu dwuspadowym nachylenie 45 stopni minimalizuje śnieg. Obliczenia uwzględniają kombinacje obciążeń, np. śnieg + wiatr.

Przykładowe dostosowania

Wykres ilustruje wzrost obciążeń. Dostosuj przekroje proporcjonalnie. W budynkach gospodarczych redukuj dla oszczędności.

Po dostosowaniu testuj model 3D. To zapewnia odporność na ekstremalne warunki.

W dachu dwuspadowym elastyczność pozwala na modyfikacje bez przebudowy.

Pytania i odpowiedzi

• Co to jest dach dwuspadowy i jak wygląda jego podstawowa konstrukcja?

  Dach dwuspadowy to tradycyjna forma dachu składająca się z dwóch pochyłych połaci, które spotykają się w kalenicy. Jego podstawowa konstrukcja opiera się na więźbie dachowej, w tym krokwiach jako elementach nośnych, płatwiach i murłacie, które rozkładają obciążenia na ściany nośne budynku, zapewniając stabilność i efektywny odpływ wody oraz śniegu.

• Jakie są główne elementy nośne w konstrukcji dachu dwuspadowego?

  Główne elementy nośne to krokwie, które mogą być drewniane, stalowe lub prefabrykowane, dobierane w zależności od rozpiętości przęsła i warunków klimatycznych. Wspierają je płatwie i murłata, tworząc solidną więźbę dachową, która przenosi obciążenia na ściany budynku zgodnie z normami PN-EN.

• Jakie nachylenie połaci jest zalecane dla dachu dwuspadowego i dlaczego?

  Zalecane nachylenie połaci wynosi zazwyczaj 30-45 stopni, co zapewnia efektywny odpływ wody deszczowej i śniegu, minimalizując ryzyko przecieków i akumulacji ciężaru. Taka konstrukcja poprawia też izolację termiczną i wentylację poddasza, przyczyniając się do oszczędności energii.

• Jakie materiały są stosowane do krycia dachu dwuspadowego i jakie są ich zalety?

  Do krycia stosuje się dachówki ceramiczne, blachodachówki lub gonty bitumiczne. Te materiały zapewniają trwałość do 50 lat, dobrą integrację z otoczeniem i ekologiczne opcje, a ich wybór zależy od estetyki budynku i lokalnych warunków, z naciskiem na odporność na wiatry i obciążenia śniegiem.
